• <bdo id="16mgs"><optgroup id="16mgs"></optgroup></bdo>

      <track id="16mgs"><div id="16mgs"></div></track>
      <track id="16mgs"></track>

      1. 當前位置:首頁»索立模具鋼

        SLH844(ESR)

        典型應用:

        ◆鋅、鋁、鎂、銅等合金材料壓鑄模。

        適用模具:

        ◆適合壓鑄模具
        ◆適合用水冷卻的熱鍛模具
        ◆適合薄壁塑料模具

        性能特點:

        ◆通用型鉻-鉬系熱作模具鋼
        ◆600℃下具有高強度、高抗熱疲勞性能
        ◆高溫韌性優于鎢系熱作鋼

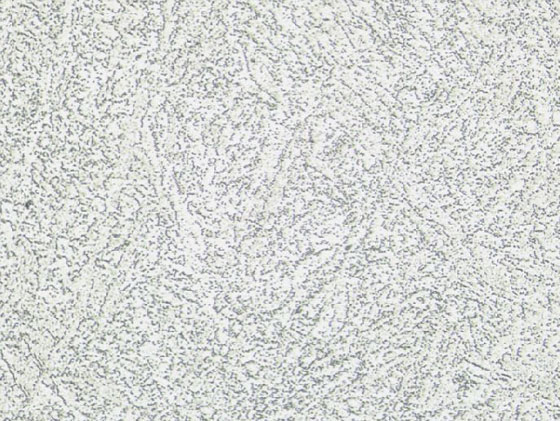

        • 退火態組織

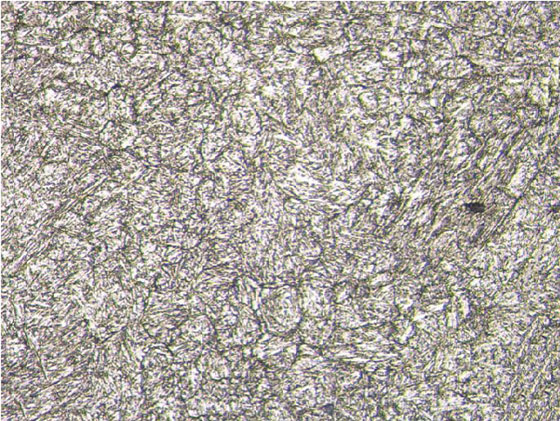

        • 淬回火態組織

        化學成分

        SLH844(ESR) 交貨狀態(硬度) 化學成分(%)
        C Si Mn Cr Mo V
        退火態≤228HB 0.38 1.0 0.5 5.0 1.2 1.0

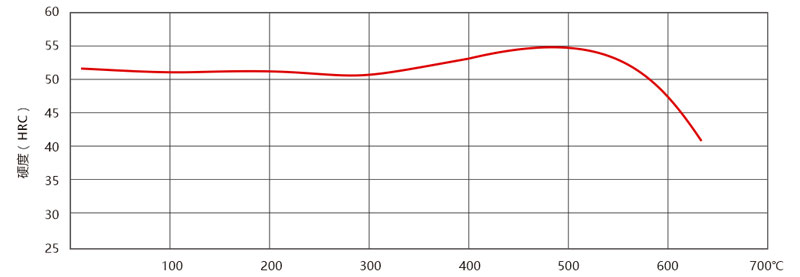

        回火曲線圖

        物理性能

        在室溫及高溫的數據
        溫度(℃) 20℃ 400℃ 600℃
        密度(kg/m³) 7,800 7,700 7,600
        彈性模量(MPa) 210,000 180,000 145,000
        線膨脹系數(10-6m / mk) 11.0 11.8 12.4
        熱傳導系數(W/m·k) -- 31 32

        機械性能

        在室溫時的抗拉強度
        硬度 44HRC 48HRC 52HRC
        抗拉強度(MPa) 1,450 1,610 1,880
        0.2%屈服強度(MPa) 1,180 1,360 1,530
        延伸率(%) 12.5 12.5 12.2
        斷面收縮率(%) 54 53 50

        網站首頁 關于索立機械 熱處理服務 模具鋼系列 達興研究所 合作伙伴 新聞中心 聯系我們

        版權所有©臺州市索立機械有限公司 地址:浙江省臺州市濱海工業園區海豐路280號

      2. <bdo id="16mgs"><optgroup id="16mgs"></optgroup></bdo>

          <track id="16mgs"><div id="16mgs"></div></track>
          <track id="16mgs"></track>

          1. {关键词}
